网络工程师知识图谱（Cisco）

第一章 网络部分

I. 交换部分

一、基础配置

一些交换机的基础配置代码如下，主要包含在特权模式下的查看、清空等命令。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
进入特权模式：en
进入全局模式：configure terminal
改名（全局模式）：hostname SW1
设置进入交换机特权模式的密码（全局模式）：enable password 123123（running-config中显示明文）
								   enable secret 123123（running-config中显示密文）
设置console线接入交换机密码（全局模式）：line console 0；
								   password 123123；
						  		   login
查看接口信息：show ip int brief/show int g0/0 switchport
查看当前运行的配置：show running-config
查看系统版本：show version
查看交换机Vlan：show vlan brief
检查trunk链路是否建立成功：show int trunk
查看mac地址表：show mac address-table
清空mac地址表：clear mac address-table dynamic
查看mac地址老化时间：show mac address-table aging-time
查看生成树：show spanning-tree

二、vlan技术

1. vlan配置

为了缩小广播范围，隔离广播域/网段而设计的技术。

  • Access类型
1
2
3
4
vlan 10
interface g0/0
switchport mode access
switchport access vlan 10
  • Trunk类型（两台交换机上都需要配）
1
2
3
4
5
vlan 20
interface g0/1
switchport trunk encapsulation dot1q  //指定封装协议为802.1Q而非ISL
switchport mode trunk
switchport trunk allowed vlan 20
  • 查看vlan配置
1
2
3
show vlan
show vlan brief
show interfaces trunk
2. 本征Vlan和邻居发现
1
2
3
4
native vlan 10 //两端都需要配置
# show cdp neighbors
# show lldp neighbors
lldp run

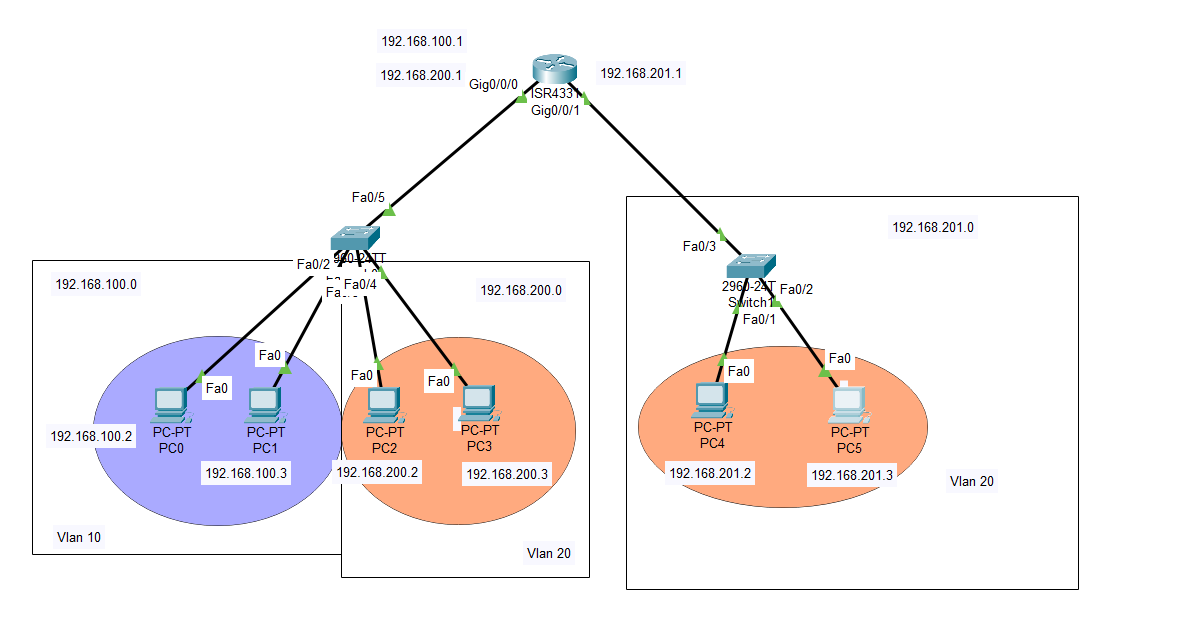

3. vlan间通信-单臂路由

  • 交换机1配置了单臂路由，交换机2若无多vlan时可以保持上行access不配置，或有多vlan时也trunk配置单臂路由；

  • 配置路由器子网时，子网号码ID需要和vlan ID保持一致。

  • 单臂路由配置代码：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    路由器：
    interface GigabitEthernet0/0
    no shutdown #子接口的开启依赖于父接口的开启
    interface GigabitEthernet0/0.10 #创建一个名称为G0/0.10的逻辑子接口，子接口名称一般与VLAN一致不造成困扰
    encapsulation dot1Q 10 #绑定一个VLAN
    ip address 192.168.10.1 255.255.255.0 #设置一个IP允当VLAN的网关
    interface GigabitEthernet0/0.20
    encapsulation dot1Q 20
    ip address 192.168.20.1 255.255.255.0

    交换机：
    interface GigabitEthernet0/1
    switchport mode trunk #单臂路由的关键点是交换机的上行链路配置
    为Trunk
    switchport trunk allowd vlan 10,20

4. 链路聚合配置
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#配置（全局模式）
interface range g0/1-2
switchport trunk encapsulation dot1q
switchport mode trunk
shutdown
channel-protocol lacp
channel-group 1 mode active
no shutdown

#查看配置（特权模式）
show etherchannel summary

#取消配置（全局模式）
no channel-protocol lacp
no interface port-channel 1
interface range g0/1-2
no channel-group 1 mode active
#exit出接口，恢复接口默认值
default interface range g0/1-2

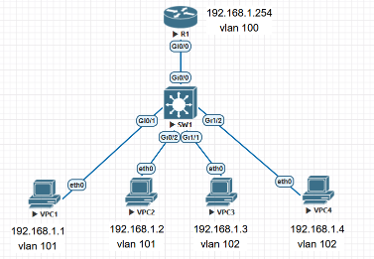

5. Private Vlan配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
vtp mode transparent

Vlan 201
private-vlan isolated
vlan 202
private-vlan community
vlan 100
private-vlan primary
private-vlan association 201,202

int g0/1
switchport mode private-vlan promiscuous
switchport private-vlan mapping 100 201,202 #100是主Vlan，此处配置交换机上行端口

int g0/2
switchport mode private-vlan host
switchport private-vlan host-association 100 201 #100是主Vlan，201是关联度的隔离Vlan，此处配置交换机下行端口

int g0/3
switchport mode private-vlan host
switchport private-vlan host-association 100 202 #100是主Vlan，202是关联度的隔离Vlan，此处配置交换机下行端口

#验证命令
show vlan private-vlan

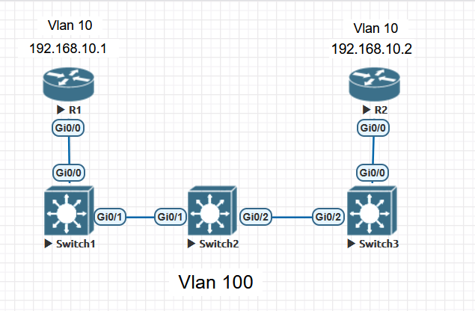

6. QinQ配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#CE-1 路由器R1开启子接口
int g0/0
no shutdown
int g0/0.10
encapsulation dot1q 10
ip address 192.168.10.1 255.255.255.0
no shutdown

#PE-1 SW1配置（SW3镜像类比）
vtp mode transparent

vlan 100
name ISP_Outer_vlan

int g0/0
description Connect_to_CE-1  #类似于注释
switchport mode dotq1-tunnel  #access接口
switchport access vlan 100
no shutdown

int g0/1
description Connect_to_P  #类似于注释
switchport trunk encapsulation dot1q
switchport mode trunk  #trunk接口
switchport trunk allowed vlan 100
no shutdown

#P SW2配置
vtp mode transparent

vlan 100
name ISP_Outer_vlan

int g0/1
description Connect_to_PE-1  #类似于注释
switchport trunk encapsulation dot1q
switchport mode trunk  #trunk接口
switchport trunk allowed vlan 100

int g0/2
description Connect_to_PE-2  #类似于注释
switchport trunk encapsulation dot1q
switchport mode trunk  #trunk接口
switchport trunk allowed vlan 100

三、STP技术

四、端口安全技术

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
#端口安全设置（Port-Security）：在接入层交换机上配置端口安全，防止 MAC 地址泛洪攻击。
int g0/0
switchport port-security
switchport port-security maximum 2  #最大可接入mac地址
switchport port-security mac-address sticky  #学习方式：交换机主动学习连接它的端口的设备的mac地址，并将他加入到mac-address table中
switchport port-security violation restrict  #触发违规后的操作，报错但不影响现网流量转发

#DHCP嗅探：防止伪造 DHCP 服务器攻击。
ip dhcp snooping  #全局开启
ip dhcp snooping vlan 10  #在Vlan 10上开启
interface Ethernet 0/1  # 接入层交换机上联 SW1 的骨干口配置为 Trust
ip dhcp snooping trust
interface Ethernet 0/0  # 边缘终端接口配置速率限制10 pps
ip dhcp snooping limit rate 10

#Dynamic ARP Inspection（DAI）防止 ARP 欺骗攻击。
ip arp inspection vlan 10
ip arp inspection validate src-mac dst-mac ip  #启用 ARP 验证：src-mac、dst-mac、ip
interface Ethernet 0/0  #上联/连接服务器信任口配置为 Trust
ip arp inspection trust

#IP Source Guard（IPSG）防止 IP 地址欺骗。
interface Ethernet 0/0
ip verify source tracking port-security  #基于 IP + MAC 地址进行过滤

II. 路由部分

一、基础配置

小白必看：

  1. 涉及不同网段的转发，需要在终端处设置网关地址；
  2. 路由器默认接口关闭，需要进入接口后no shutdown；
  3. 路由器需要进入接口后配置ip地址（带网关的配置：ip address 192.168.1.2 255.255.255.0 192.168.1.1）；
  4. 跨网段通信，ip地址不转换，mac目标地址会转换成路由器（网关）地址；
  5. 静态路由要多端一起配置，且需要一来一回都配置。写法：ip route 192.168.1.0 255.255.255.0 12.1.1.2（目标地址要和掩码匹配，做与运算后的数放到目标地址的最后一部分）。
  6. Windows默认开启防火墙，它允许自己发出的任何协议包返回，但不允许其他设备向自己发送任何协议包（表现为“超时”，而如果没开防火墙+端口无服务表现为“拒绝”）。
  7. 一些路由器的基础配置代码如下:
1
2
3
4
5
6
查看路由表：show ip route
查看邻居：show cdp neighbors
查看OSPF邻居：show ip ospf neighbors
查看OSPF接口：show ip ospf int g0/1
查看OSPF状态数据库（LSDB）：show ip ospf database

二、路由协议之-OSPF

1
2
3
4
5
#OSPF写法
router ospf 1
router-id 1.1.1.1
network 12.1.12.0 0.0.0.255 area 0  //通告所有相连的网段，反掩码

三、路由协议之-EIGRP

四、路由协议之-BGP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#BGP写法
router bgp 100
bgp router-id 1.1.1.1
neighbor 2.2.2.2 remote-as 200
neighbor 2.2.2.2 update-source lo0  //使用环回接口建立ibgp邻居时使用
neighbor 12.1.1.2 ebgp-multihop 2   //建立ebgp邻居时使用多跳避免ttl耗尽
neighbor 2.2.2.2 next-hop-self      //下一跳自我

#RR路由反射器

#联邦


#IPV6+BGP


五、路由策略和路由控制

1. 前缀列表
2. 路由策略
3. 路由重分布

六、MPLS

七、IPsec

III. 服务与控制部分

一、ACL

​ 配置方式有access-list和ip access-list两种，但前者只可以根据编号区分ACL，后者可以用编号/名称来区分ACL。

1. 标准ACL（Standard ACL）

  • 思科编号范围在1-99；

  • 尽量设置在远离目标的地方，防止其他ip访问被误拦截在开始的地方；

  • 配置代码，以ip access-list为例：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    路由器写ACL：
    ip access-list standard KFC    #ACL 1：标准 ACL，只检查源 IP
    1 deny 192.168.10.100 0.0.0.0    #通配符掩码，0为精准匹配（单主机），1为模糊匹配（网段）
    2 permit host 192.168.10.99
    3 999 permit any    #兜底防误伤，很重要！！！！！！

    路由器接口下配置ACL：
    interface g0/0
    ip access-group KFC in

    删除某条/新增某条ACL：
    ip access-list standard KFC
    no 1     #删除
    1 deny 192.168.10.199 0.0.0.0     #新增顺序为1的ACL

    验证命令：
    show ip access-lists

2. 扩展ACL（Extended ACL）
  • 思科编号范围在100-199；
  • 增加由哪个主机到哪个主机通信、协议的筛选；
  • 配置代码，以ip access-list为例：
1
2
3
4
5
6
路由器写ACL：
ip access-list extended MCD
1 deny tcp any any eq 134    #拒绝端口为134的tcp协议
2 permit ip host 192.168.8.9 host 192.168.13.2
3 permit ip any any

二、Telnet

远程连接设备，但是明文传输不建议使用。配置代码：

1
2
3
4
5
line vty 0 4
password cisco
login
transport input telnet

三、SSH

远程连接设备，密文传输建议使用。配置代码：

1
2
3
4
5
6
7
8
9
10
hostname R1
ip domain-name cisco.com
crypto key generate rsa modulus 2048

username admin privilege 15 password cisco

line vty 0 4
 login local
 transport input ssh

四、DHCP

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#在交换机上开启三层理由功能，SVI接口
ip routing
int vlan 10
ip address 192.168.20.254 255.255.255.0  #网关地址
no shutdown

#DHCP中继
ip helper-address 192.168.20.253(DHCP服务器地址)

#DHCP服务器上
ip dhcp excluded-address 192.168.10.100 192.168.10.110  #排除这些地址不分配
ip dhcp pool CCNP
network 192.168.10.0 255.255.255.0
default-router 192.168.20.254  #网关地址
dns-server 8.8.8.8
lease 2

#让PC1始终获得固定地址192.168.10.152
#先拿到PC1的MAC地址
ip dhcp pool PC1_STATIC_IP
host 192.168.10.150 255.255.255.0
client-identifier 01XX.XXXX.XXXX.XX(XX为MAC地址)
default-router 192.168.10.254
dns-server 8.8.8.8

#查看命令
show ip dhcp pool
show ip dhcp binding  #查看内网哪些IP已经分配给哪个MAC地址
show ip dhcp server statistics  #查看客户端和服务器之间DORA报文的收发总数

五、NAT/PAT

  1. 做内网映射外网时，想要测试是否映射成功，需要从外网拉主机测试，否则会让同网段路由器回包时不经过NAT转换而直接发送内网地址，导致主机收到的回包IP对不上丢包。

六、SD-WAN

第二章 Linux

第三章 Python与自动化
